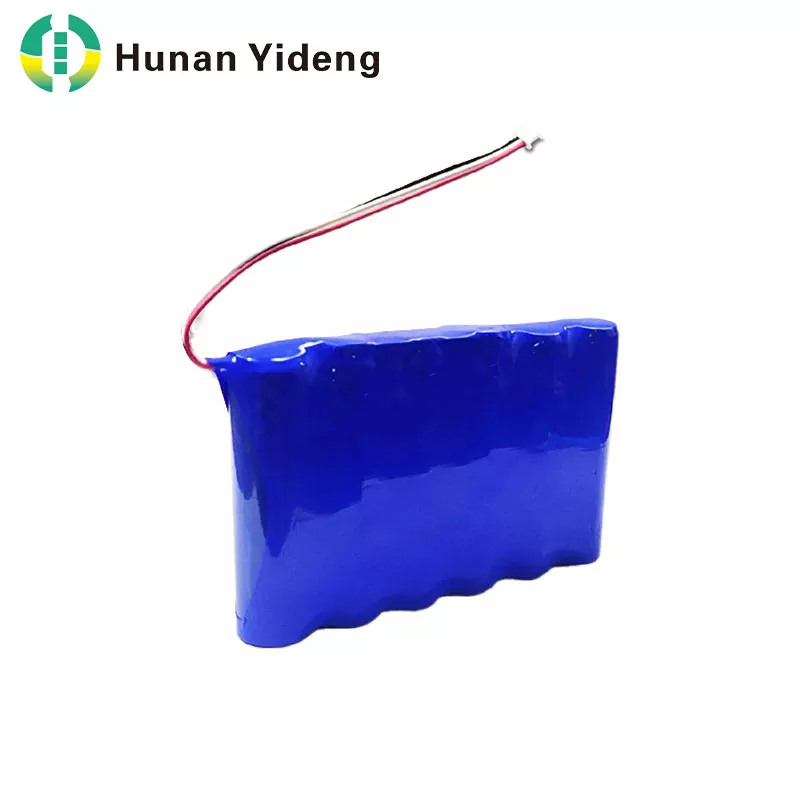

Yidengπαρέχει τοΠακέτο επαναφορτιζόμενης μπαταρίας Li-ion 11,1V 4000mAh 18650 3S2Pγια φορητά ηλεκτρονικά, βιομηχανικό εξοπλισμό, συστήματα παρακολούθησης και προσαρμοσμένες εφαρμογές ισχύος που απαιτούν σταθερή τάση, πρακτική χωρητικότητα και επαναφορτιζόμενη απόδοση.
Ένα πακέτο μπαταριών ιόντων λιθίου 11,1 V 4000 mAh συνδυάζει τρεις σειρές συνδεδεμένες ομάδες 18650 κυψελών, με δύο κυψέλες συνδεδεμένες παράλληλα σε κάθε ομάδα. Αυτή η διαμόρφωση 3S2P παρέχει ονομαστική τάση 11,1 V, ονομαστική χωρητικότητα 4000 mAh και περίπου 44,4 Wh ονομαστικής ενέργειας. Ο επαναφορτιζόμενος σχεδιασμός του το καθιστά πρακτική επιλογή για φορητό εξοπλισμό, εφεδρικά συστήματα ισχύος, βιομηχανικές συσκευές παρακολούθησης και άλλα ηλεκτρονικά προϊόντα. Η κατανόηση των ηλεκτρικών προδιαγραφών, των απαιτήσεων προστασίας, των συνθηκών φόρτισης και της συμβατότητας εφαρμογών βοηθά τους κατασκευαστές εξοπλισμού να επιλέξουν την κατάλληλη λύση μπαταρίας. Το Yideng υποστηρίζει επίσης προσαρμοσμένη ανάπτυξη πακέτων μπαταριών για την κάλυψη διαφορετικών απαιτήσεων ενσωμάτωσης.
Μια επαναφορτιζόμενη μπαταρία ιόντων λιθίου 11,1 V 4000 mAh είναι μια πηγή ενέργειας σχεδιασμένη για ηλεκτρονικό εξοπλισμό που χρειάζεται υψηλότερη τάση λειτουργίας από αυτή που μπορεί να προσφέρει μια μεμονωμένη κυψέλη ιόντων λιθίου. Χρησιμοποιεί κυλινδρικές κυψέλες τύπου 18650 διατεταγμένες σε μια συγκεκριμένη ηλεκτρική διαμόρφωση για την επίτευξη της απαιτούμενης τάσης και χωρητικότητας.
Οι αριθμοί στο όνομα του προϊόντος περιγράφουν τα κύρια χαρακτηριστικά του:
Αυτή η διαμόρφωση περιέχει έξι κελιά συνολικά. Οι σειριακές συνδέσεις αυξάνουν την τάση, ενώ οι παράλληλες συνδέσεις αυξάνουν τη διαθέσιμη χωρητικότητα. Όταν κατασκευαστεί σωστά, η προκύπτουσα μπαταρία μπορεί να προσφέρει μια χρήσιμη ισορροπία τάσης, χρόνου εκτέλεσης και ευελιξίας συσκευασίας.
Για τους κατασκευαστές εξοπλισμού, το σημαντικό ζήτημα δεν είναι απλώς η ονομαστική τάση της μπαταρίας. Η συμβατότητα εξαρτάται επίσης από την τρέχουσα ζήτηση, τις απαιτήσεις φόρτισης, τον διαθέσιμο χώρο εγκατάστασης, τη θερμοκρασία λειτουργίας και το κύκλωμα προστασίας.
Πριν επιλέξουν μια μπαταρία για ένα εμπορικό προϊόν ή βιομηχανικό σύστημα, οι αγοραστές θα πρέπει να ελέγξουν τα ονομαστικά ηλεκτρικά χαρακτηριστικά της και να επιβεβαιώσουν ότι το πλήρες πακέτο πληροί τις απαιτήσεις της εφαρμογής.
| Παράμετρος | Προσδιορισμός | Πρακτική Σημασία |
|---|---|---|
| Μοντέλο μπαταρίας | 18650-3S2P | Προσδιορίζει τη μορφή και τη διάταξη των κελιών |
| Χημεία Μπαταριών | Ιόν λιθίου | Υποστηρίζει εφαρμογές επαναφορτιζόμενης ισχύος |
| Ονομαστική τάση | 11,1 V | Βοηθά στον προσδιορισμό της ηλεκτρικής συμβατότητας |
| Ονομαστική χωρητικότητα | 4000mAh / 4Ah | Υποδεικνύει την ονομαστική χωρητικότητα φόρτισης |
| Ονομαστική Ενέργεια | 44,4 Wh | Παρέχει μια βάση για την εκτίμηση του χρόνου εκτέλεσης |
| Διαμόρφωση κελιού | 3S2P | Έξι κύτταρα διατεταγμένα σε τρεις ομάδες σειρών |
| Μέγιστο ρεύμα φόρτισης | 1C, σύμφωνα με τις προδιαγραφές του προϊόντος | Καθορίζει το ανώτερο επιτρεπόμενο ποσοστό φόρτισης |
| Θερμοκρασία φόρτισης | 0°C έως 50°C | Καθορίζει το καθορισμένο περιβάλλον φόρτισης |
| Θερμοκρασία εκφόρτισης | -20°C έως 60°C | Καθορίζει το καθορισμένο περιβάλλον εκκένωσης |
| Κύκλος Ζωής | Δείτε τις συνθήκες δοκιμής που δηλώνει ο κατασκευαστής | Υποστηρίζει τη διάρκεια ζωής και τον προγραμματισμό αντικατάστασης |
Σπουδαίος:Οι παραπάνω τιμές βασίζονται στις πληροφορίες προϊόντος που δημοσιεύει η Yideng. Τα όρια φόρτισης, τα όρια εκφόρτισης και οι συνθήκες θερμοκρασίας πρέπει να επιβεβαιώνονται με βάση το πιο πρόσφατο φύλλο δεδομένων για την ακριβή διαμόρφωση της μπαταρίας. Η μέγιστη τιμή ρεύματος δεν πρέπει ποτέ να αντιμετωπίζεται ως συνιστώμενο συνεχές ρεύμα λειτουργίας χωρίς επαλήθευση.
Η ονομαστική ενέργεια μπορεί να υπολογιστεί πολλαπλασιάζοντας την ονομαστική τάση με την ονομαστική χωρητικότητα:
11,1V × 4Ah = 44,4Wh
Αυτή η τιμή βοηθά τους μηχανικούς να εκτιμήσουν την ποσότητα ενέργειας που είναι διαθέσιμη για μια εφαρμογή. Για παράδειγμα, μια συσκευή που αντλεί κατά μέσο όρο 10 W θα λειτουργούσε θεωρητικά για περίπου 4,44 ώρες στην ονομαστική ενεργειακή βαθμίδα. Ο πραγματικός χρόνος εκτέλεσης θα είναι συνήθως χαμηλότερος ή αλλιώς διαφορετικός λόγω των απωλειών μετατροπής, των ορίων εκφόρτισης, της θερμοκρασίας, της γήρανσης της μπαταρίας και των αλλαγών στη ζήτηση ενέργειας.
Η διάταξη 3S2P είναι χρήσιμη όταν μια συσκευή απαιτεί ονομαστική τάση περίπου 11,1 V και χωρητικότητα 4000 mAh. Συνδυάζει τα ηλεκτρικά πλεονεκτήματα των σειρών και των παράλληλων συνδέσεων σε ένα συμπαγές συγκρότημα μπαταρίας.
Σε μια διάταξη τριών σειρών, οι ονομαστικές τάσεις των τριών ομάδων στοιχείων αθροίζονται. Χρησιμοποιώντας συμβατικές ονομαστικές κυψέλες ιόντων λιθίου 3,7 V, η προκύπτουσα ονομαστική τάση πακέτου είναι 11,1 V. Αυτό είναι κατάλληλο για ηλεκτρονικά συστήματα που έχουν σχεδιαστεί γύρω από αυτό το εύρος τάσης, με την προϋπόθεση ότι ικανοποιούνται οι πλήρεις απαιτήσεις τάσης λειτουργίας τους.
Κάθε ομάδα σειράς περιέχει δύο παράλληλα συνδεδεμένα κελιά. Με κατάλληλα ταιριασμένα κελιά, οι παράλληλες συνδέσεις αυξάνουν τη διαθέσιμη χωρητικότητα σε σύγκριση με ένα μόνο κελί. Το συναρμολογημένο πακέτο μπορεί επομένως να παρέχει 4000 mAh διατηρώντας την προβλεπόμενη ονομαστική τάση.
Σε αντίθεση με τις μπαταρίες μιας χρήσης, οι επαναφορτιζόμενες συσκευασίες ιόντων λιθίου μπορούν να επαναχρησιμοποιηθούν μέσω πολλαπλών κύκλων φόρτισης. Η πρακτική διάρκεια ζωής τους εξαρτάται από τις συνήθειες φόρτισης, το βάθος εκφόρτισης, τη θερμοκρασία, την τρέχουσα ζήτηση, τις συνθήκες αποθήκευσης και την ποιότητα του συστήματος διαχείρισης κυψέλης και μπαταρίας.
Μια μπαταρία μπορεί να σχεδιαστεί με διαφορετικά μήκη καλωδίων, συνδέσμους, προστατευτικά περιβλήματα και ρυθμίσεις εγκατάστασης. Αυτές οι επιλογές βοηθούν τους σχεδιαστές προϊόντων να προσαρμόσουν την πηγή ενέργειας στις φυσικές και ηλεκτρικές απαιτήσεις του εξοπλισμού τους.
Η διαμόρφωση μπαταρίας 11,1 V 4000 mAh μπορεί να υποστηρίξει ένα ευρύ φάσμα εφαρμογών όταν η τάση, το ρεύμα εκφόρτισης, οι διαστάσεις και οι περιβαλλοντικές αξιολογήσεις ταιριάζουν με το σχεδιασμό του εξοπλισμού.
Η καταλληλότητα της εφαρμογής πρέπει να διαπιστωθεί μέσω ηλεκτρικής και μηχανικής αξιολόγησης. Συσκευές με υψηλά ρεύματα εκκίνησης, κινητήρες, ραδιοπομπούς ή θερμαντικά στοιχεία ενδέχεται να απαιτούν μπαταρία με διαφορετικό βαθμό εκφόρτισης ή πρόσθετες θερμικές εκτιμήσεις.
Για τους προγραμματιστές προϊόντων που συγκρίνουν αρχιτεκτονικές μπαταριών, οι λύσεις μπαταριών λιθίου της Yideng παρέχουν ένα σημείο εκκίνησης για την αξιολόγηση των επιλογών επαναφορτιζόμενων μπαταριών και των απαιτήσεων προσαρμογής.
Η επιλογή μιας μπαταρίας με βάση μόνο την τάση και τη χωρητικότητά της μπορεί να οδηγήσει σε προβλήματα ενσωμάτωσης. Οι αγοραστές θα πρέπει να αξιολογήσουν το πλήρες προφίλ λειτουργίας του εξοπλισμού πριν επιβεβαιώσουν μια αγορά.
Ελέγξτε την ονομαστική τάση της συσκευής και την επιτρεπόμενη περιοχή εισόδου. Η ονομαστική τάση μιας μπαταρίας δεν είναι η τάση της σε κάθε στάδιο φόρτισης ή εκφόρτισης. Ο εξοπλισμός πρέπει να ανέχεται το πλήρες καθορισμένο εύρος τάσης του πακέτου.
Υπολογίστε τη μέση κατανάλωση ενέργειας και τον απαιτούμενο χρόνο λειτουργίας. Ως προκαταρκτικός υπολογισμός, διαιρέστε την ονομαστική ενέργεια της μπαταρίας με τη μέση ισχύ της συσκευής. Εφαρμόστε ένα κατάλληλο περιθώριο για απώλειες μετατροπής, εφεδρική χωρητικότητα, εφέ θερμοκρασίας και γήρανση της μπαταρίας.
Συγκρίνετε το κανονικό ρεύμα λειτουργίας και το ρεύμα εκκίνησης του εξοπλισμού με τα εγκεκριμένα όρια εκφόρτισης της μπαταρίας. Επιβεβαιώστε ότι οι κυψέλες, η καλωδίωση, οι σύνδεσμοι, η πλακέτα προστασίας και το περίβλημα μπορούν να χειριστούν το απαιτούμενο φορτίο.
Επιβεβαιώστε τις μέγιστες επιτρεπόμενες διαστάσεις και βάρος της μπαταρίας. Ο τύπος του συνδετήρα, η πολικότητα, το μήκος του καλωδίου, τα σημεία στερέωσης και ο σχεδιασμός του περιβλήματος θα πρέπει επίσης να ελεγχθούν πριν από τη μαζική παραγωγή.
Ελέγξτε τον αναμενόμενο αριθμό κύκλων φόρτισης και εκφόρτισης υπό καθορισμένες συνθήκες δοκιμής. Λάβετε υπόψη τη θερμοκρασία περιβάλλοντος, τη συχνότητα φόρτισης, τη διάρκεια αποθήκευσης, τους κραδασμούς και τις συνέπειες μιας απροσδόκητης διακοπής ρεύματος.
Για τις ομάδες προμηθειών, η ακόλουθη λίστα ελέγχου μπορεί να απλοποιήσει τις συζητήσεις με τους προμηθευτές:
Οι σωστές πρακτικές φόρτισης και χειρισμού είναι απαραίτητες για τη διατήρηση της απόδοσης της μπαταρίας ιόντων λιθίου. Αν και ένα κύκλωμα προστασίας μπαταρίας μπορεί να μειώσει συγκεκριμένους ηλεκτρικούς κινδύνους, δεν εξαλείφει την ανάγκη για κατάλληλο σχεδιασμό συστήματος και προσεκτική λειτουργία.
Επιλέξτε έναν φορτιστή που έχει σχεδιαστεί για την ακριβή χημεία της μπαταρίας, τη διαμόρφωση σειράς και το όριο τάσης φόρτισης. Ένα συμβατικό πακέτο ιόντων λιθίου τριών σειρών χρησιμοποιεί συνήθως ένα όριο φόρτισης 12,6 V όταν οι κυψέλες του έχουν μέγιστη τάση φόρτισης 4,2 V. Επιβεβαιώστε αυτήν την τιμή στο εγκεκριμένο φύλλο δεδομένων της μπαταρίας πριν από τη χρήση.
Ακολουθήστε τα εύρη θερμοκρασιών φόρτισης και εκφόρτισης που καθορίζει ο κατασκευαστής. Αποφύγετε τη φόρτιση μιας μπαταρίας εκτός του επιτρεπόμενου εύρους της, να την τοποθετείτε κοντά σε πηγές θερμότητας ή να την αφήνετε εκτεθειμένη στο άμεσο ηλιακό φως σε κλειστό περιβάλλον.
Ένα κατάλληλο σύστημα διαχείρισης μπαταρίας ή κύκλωμα προστασίας μπορεί να παρέχει λειτουργίες όπως προστασία από υπερφόρτιση, προστασία από υπερφόρτιση, προστασία υπερέντασης και προστασία από βραχυκύκλωμα. Η εξισορρόπηση κυψελών και η παρακολούθηση της θερμοκρασίας θα πρέπει να λαμβάνονται υπόψη σύμφωνα με το σχεδιασμό και την εφαρμογή.
Οι κατασκευαστές μπαταριών και οι σχεδιαστές εξοπλισμού θα πρέπει επίσης να αξιολογούν τις ισχύουσες απαιτήσεις μεταφοράς, ασφάλειας προϊόντων και τελικής χρήσης πριν από την αποστολή ή την ανάπτυξη ενός προϊόντος που λειτουργεί με μπαταρία.
Τα τυπικά πακέτα μπαταριών ενδέχεται να μην ταιριάζουν σε κάθε σχεδιασμό εξοπλισμού. Η προσαρμογή OEM επιτρέπει στους κατασκευαστές να ευθυγραμμίσουν τα ηλεκτρικά χαρακτηριστικά και τη φυσική δομή της μπαταρίας με τις απαιτήσεις εγκατάστασης του προϊόντος.
Οι πληροφορίες προϊόντος της Yideng περιγράφουν την ανάπτυξη προσαρμοσμένων πακέτων μπαταριών για πελάτες που χρειάζονται λύσεις ισχύος για συγκεκριμένες εφαρμογές. Ανάλογα με το έργο και την αναθεώρηση μηχανικής, οι συζητήσεις προσαρμογής μπορεί να καλύπτουν:
Αυτά τα μέτρα βοηθούν τις ομάδες αγορών να αξιολογήσουν περισσότερα από την αρχική τιμή μονάδας. Οι συνεπείς προδιαγραφές, η κατάλληλη προστασία, τα ανιχνεύσιμα αποτελέσματα δοκιμών και η σαφής διαδικασία προσαρμογής μπορούν να μειώσουν τα προβλήματα ενοποίησης κατά την παραγωγή.
Πριν κάνετε μια μαζική παραγγελία, ζητήστε το τρέχον φύλλο δεδομένων και επιβεβαιώστε ποιοι έλεγχοι ποιότητας, έγγραφα ασφαλείας και αρχεία αποστολής είναι διαθέσιμα για το συγκεκριμένο μοντέλο. Οι πιστοποιήσεις και οι αναφορές δοκιμών θα πρέπει να επαληθεύονται με βάση το ακριβές προϊόν και την προβλεπόμενη αγορά και όχι μόνο από τη χημεία της μπαταρίας.
Το 3S2P σημαίνει ότι τρεις ομάδες κελιών συνδέονται σε σειρά, με δύο κελιά συνδεδεμένα παράλληλα σε κάθε ομάδα. Η διαμόρφωση χρησιμοποιεί έξι κελιά συνολικά. Οι σειριακές συνδέσεις αυξάνουν την τάση, ενώ οι παράλληλες συνδέσεις αυξάνουν τη χωρητικότητα.
Η ονομαστική του ενέργεια είναι περίπου 44,4 Wh, που υπολογίζεται πολλαπλασιάζοντας τα 11,1 V επί 4 Ah. Η πραγματική χρησιμοποιήσιμη ενέργεια εξαρτάται από τις συνθήκες εκφόρτισης, την απόδοση του συστήματος, την κατάσταση της μπαταρίας και την επιτρεπόμενη διακοπή εκφόρτισης.
Όχι. Ο φορτιστής πρέπει να ταιριάζει με τη χημεία της μπαταρίας, τη διαμόρφωση σειράς, το όριο τάσης φόρτισης και τις απαιτήσεις ρεύματος. Για ένα συμβατικό πακέτο ιόντων λιθίου τριών σειρών με κυψέλες μέγιστης φόρτισης 4,2 V, το τυπικό όριο φόρτισης είναι 12,6 V. Επαληθεύστε τις ακριβείς προδιαγραφές πριν συνδέσετε έναν φορτιστή.
Ο χρόνος λειτουργίας εξαρτάται από τη μέση κατανάλωση ενέργειας της συσκευής. Μια προκαταρκτική εκτίμηση είναι 44,4 Wh διαιρεμένη με την κατανάλωση ισχύος της συσκευής σε Watt. Για παράδειγμα, ένα φορτίο 10 W δίνει μια θεωρητική εκτίμηση 4,44 ωρών πριν λογιστικοποιηθούν οι απώλειες και άλλοι λειτουργικοί παράγοντες.
Όχι. Όλες οι επαναφορτιζόμενες μπαταρίες ιόντων λιθίου χάνουν σταδιακά χωρητικότητα λόγω χρήσης και γήρανσης. Η διάρκεια ζωής εξαρτάται από τη θερμοκρασία, τις συνθήκες φόρτισης, το βάθος εκφόρτισης, την τρέχουσα ζήτηση, την αποθήκευση και την κατασκευή της μπαταρίας. Ζητήστε από τον προμηθευτή τις συνθήκες δοκιμής κύκλου-ζωής και το αναφερόμενο κριτήριο χωρητικότητας στο τέλος του κύκλου ζωής.
Το Yideng περιγράφει τις υπηρεσίες προσαρμογής OEM και ODM για πακέτα μπαταριών, συμπεριλαμβανομένης της επιλογής βύσματος, του μήκους καλωδίου, της διαμόρφωσης της μπαταρίας και του σχεδιασμού του περιβλήματος. Επιβεβαιώστε τις διαθέσιμες επιλογές, τη διαδικασία δειγματοληψίας και την τεχνική σκοπιμότητα με την εταιρεία πριν την παραγγελία.
Επιβεβαιώστε τις ηλεκτρικές προδιαγραφές, τις διαστάσεις, τις απαιτήσεις εκφόρτισης, τις λειτουργίες προστασίας, τη συμβατότητα φόρτισης, τα αποτελέσματα δοκιμών δειγμάτων, το χρόνο παράδοσης παραγωγής και την ισχύουσα τεκμηρίωση αποστολής. Ζητήστε τεχνικά έγγραφα για συγκεκριμένο μοντέλο πριν εγκρίνετε την τελική προδιαγραφή παραγωγής.
Μια επαναφορτιζόμενη μπαταρία ιόντων λιθίου 11,1 V 4000 mAh 18650 3S2P προσφέρει ονομαστική βαθμολογία ενέργειας 44,4 Wh και πρακτική διαμόρφωση για συμβατό φορητό και βιομηχανικό ηλεκτρονικό εξοπλισμό. Η καταλληλότητά του εξαρτάται από την αντιστοίχιση τάσης, χωρητικότητας, ζήτησης ρεύματος, συνθήκες φόρτισης, διαστάσεις και απαιτήσεις προστασίας με την προβλεπόμενη εφαρμογή.
Για τις επιχειρήσεις που αναπτύσσουν προϊόντα με μπαταρίες, μια αξιόπιστη διαδικασία προμήθειας θα πρέπει να περιλαμβάνει τεχνική αναθεώρηση, επικύρωση δειγμάτων, αξιολόγηση ασφάλειας και σαφείς προδιαγραφές παραγωγής. Το Yideng παρέχει ένα σημείο εκκίνησης για την εξερεύνηση τυπικών και προσαρμοσμένων λύσεων πακέτων μπαταριών λιθίου. Εάν σχεδιάζετε ένα νέο προϊόν ή χρειάζεστε μια μπαταρία προσαρμοσμένη στον εξοπλισμό σας, ελέγξτε τις λεπτομέρειες του προϊόντος καιεπικοινωνήστε μαζί μαςγια να συζητήσετε τις απαιτήσεις τάσης, χωρητικότητας, σύνδεσης, περιβλήματος και παραγγελίας. Το Yideng μπορεί να σας βοηθήσει να αξιολογήσετε την κατάλληλη διαμόρφωση μπαταρίας για το έργο σας.
